冷卻機
【分級粒度】2-150μm 【生產能力】0.1-10t/h 【分級效率】80%-97%
【應用領域】
廣泛應用于高硬度物料、非金屬礦、化工、食品醫藥, 金屬材料等。
【適用物料】
碳化硅、各種剛玉、石英、高嶺土、碳酸鈣、珍珠粉、靈芝、鋁粉、鎂粉等。
產品簡介

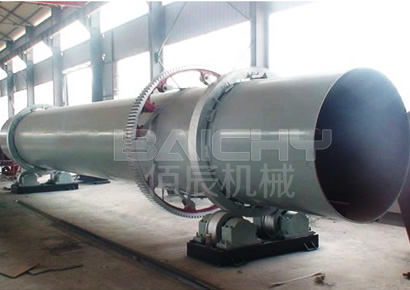

轉筒冷卻機是一種處理大量物料的冷卻器。回轉圓筒冷卻器一般適應于顆粒狀物料，也可用于部分摻入物料的辦法冷卻粘狀膏狀物料或溫度較高的物料。他的優點是生產能力大、適用范圍光、流量阻力小、操作上允許波動范圍較大、操作方便等。
設備優勢
1、結構：單筒轉筒冷卻機由1、筒體；2、前輥圈；3、后輥圈；4、齒輪；5、擋輥；6、拖輥；7、小齒輪；8、出料部分；9；揚板；10、減速機；11、電機；12、熱風道，13、進料溜槽；14、爐體;15、冷卻水等部分組成,另外可根據用戶需求設計冷卻槽或配套提升機、皮帶輸送機、定量給料機、旋風除塵器、引風機等。
工作原理
干燥的濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入冷卻器內。單筒冷卻器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端流出，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使熱物料得以冷卻，然后在出料端經皮帶機或螺旋輸送機送出。在筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高冷卻速率并推進物料前進。冷卻體一般分為冷空氣等。載熱體經冷卻器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。
客戶案例查看更多案例 >>
四川彭州水電基礎設施建設 該項目位于四川彭州，主要加工物料為河卵石，成品用于當?shù)厮娀A(chǔ)設施建設。該項目采用三段破碎流程，其中顎式破碎機廣泛用于…… 生產情況 加工物料：河卵石 產量：1000t/h
山東青島某干粉砂漿生產線 鑒于客戶加工物料為硬質花崗巖，磨蝕性高，對耐磨要求很高。PE系列大型顎式破碎機PE600 x 900作為首道破碎工序，減少硬巖…… 生產情況 加工物料：硬質花崗巖 產量：150 t/h
技術參數
| 產品規格 | 生產能力（t/h） | 電動機 | 減速機 | ||
| 型號 | 功率 | 型號 | 速比 | ||
| Φ2.0×22m | 7-8.5 | Y200L2-6 | 22 | ZL75-15-II | 36.65 |
| Φ2.2×22m | 7.5-9 | YR250S-6 | 45 | ZL85-14-II | 30.53 |
| Φ2.2×25m | 15-18 | Y280S1-6 | 45 | ZQ75-31.5-IIIZ | 31.5 |
| Φ2.4×24m | 15-18 | Y225M-4 | 45 | ZL125-3-I | 63.13 |
| Φ2.5×25m | 14 | Y250-4 | 55 | ZL125-3-I | 63.13 |
| Φ2.5×30m | 16 | YCT355-6C | 55 | ZQ100-23-IIZ | 23.34 |
| Φ2.8×20m | 10.0-16 | Y280S-6 | 45 | ZL85-14-I | 31.5 |
| Φ2.8×28m | 16 | Y280M-6 | 55 | ZQ100-31.5-II | 31.5 |
| Φ3.0×30m | 20 | Y315S-6 | 75 | ZL115-15-I | 35.5 |
| Φ3.0×32m | 21.5 | JS115-6 | 75 | ZL115-15 | 35.66 |
| Φ3.2×32m | 28 | JS115-6 | 75 | ZL115-15 | 35.66 |
| Φ3.2×36m | 28 | JZTT-92-4/6 | 100/67 | ZL130-14-I | 32.11 |
| Φ3.3×40m | 30 | Y315M3-6 | 132 | ZS130-14-I | 32.11 |
