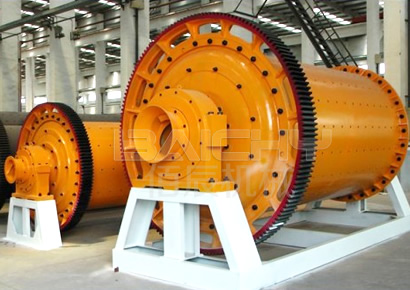

棒磨機
【有效容積】5 L -50L 【功率】22KW-1000KW 【產量】1.6t/h-340 t/h
【應用范圍】
棒磨機廣泛用于金屬和非金屬礦山及水利.建材部門粉磨各種礦石或巖石。在人工石砂、選礦廠、化工廠電力部門的磨礦，同時也可應用在實驗室棒磨機。
【適用物料】
產品粒度80%小于2.0%至0.5毫米時一般采用棒磨機通常給礦粒度在0.4-4.7毫米，可達50毫米。由于磨棒的材質等原因,磨棒的長度不能超過6.1米,否則會造成亂棒等惡果,因此棒解機的規格還沒有超過規格4.6×6.3米。
產品簡介
棒磨機是由筒體內所裝載研磨體為鋼棒而得名的，棒磨機一般是采用濕式溢流型即俗稱濕式棒磨機，可作為開路磨礦使用。棒磨機的產品粒度,一般大不超過4.7毫米,不小于0.4毫米,棒磨機的給礦粒度為80%小于20毫米至4毫米,給礦粒度大也可達50毫米。
設備優勢
棒磨的用途大致有三種：
1)鎢錫礦和其他稀有金屬礦的重選或磁選廠，為了防止過 粉碎引起的危害，常采用棒磨；
2)當用二段磨礦流程時，如果一段是從20～6毫米磨到3～1毫米，采用棒磨作一段磨礦設備時，生產能力較大，效率也較高。因為重量的棒荷比同重量球荷的表面積小得多，所以作第二段細磨時，棒磨比球磨的生產率和效率都低；
3)在某些情況下可以代替短頭圓錐碎礦機作細碎。當處理較軟的或不太硬的礦石(尤其 是粘性大的礦石)，用棒磨將19—25毫米(甚至32毫米)的礦石磨到6—10目時，比用短頭圓錐碎礦機與篩于成閉路時的配置簡單，成本也較低，并且可以使碎曠車間的除塵簡化。對于硬礦石，用短頭圓錐碎礦機與篩子成閉路的辦法可能較經濟。在設計中究競選用球磨還是選用棒磨，根據具體情況制訂方案加以比較才能確定。
MB棒磨機廣泛用于金屬和非金屬礦山及水利.建材部門粉磨各種礦石或巖石。
工作原理

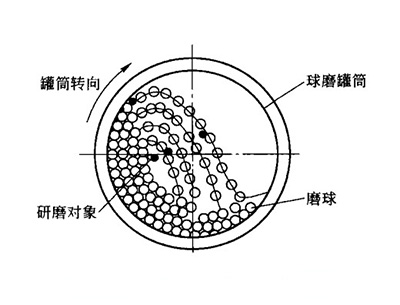

MB棒磨機由電機通過減速機及周邊大齒輪減速傳動或由低速同步電機直接通過周邊大齒輪減速傳動，驅動筒體回轉。筒體內裝有適當?shù)哪サV介質-鋼棒。磨礦介質在離心力和摩擦力的作用下，被提升到指定高度，呈拋落或泄落狀態落下。被磨制的物料由給礦口連續的進入筒體內部，被運動的磨礦介質所粉碎，并通過溢流和連續給礦的力量將產品排出機外，以進行下一段工序作業。
客戶案例查看更多案例 >>
四川彭州水電基礎設施建設 該項目位于四川彭州，主要加工物料為河卵石，成品用于當?shù)厮娀A設施建設。該項目采用三段破碎流程，其中顎式破碎機廣泛用于…… 生產情況 加工物料：河卵石 產量：1000t/h
山東青島某干粉砂漿生產線 鑒于客戶加工物料為硬質花崗巖，磨蝕性高，對耐磨要求很高。PE系列大型顎式破碎機PE600 x 900作為首道破碎工序，減少硬巖…… 生產情況 加工物料：硬質花崗巖 產量：150 t/h
技術參數
| 格型號 | 筒體規格 | 筒體轉速（r/min） | 裝棒重量 （t） | 給料粒度 | 排料粒度 | 產量（t/h) | 裝機功率 | 外形尺寸（長×寬×高）（mm） | |
| 直徑 | 長度 | ||||||||
| MB0918 | 900 | 1800 | 29.0-31.3 | 2.3 | ＜25 | 0.16-5 | 1.6-6 | 22 | 5900×2365×2015 |
| MB0924 | 900 | 3400 | 29.0-35.4 | 3.1 | ＜25 | 0.16-5 | 2.9-10 | 30 | 5250×2480×2127 |
| MB1224 | 1200 | 2400 | 27.0-34.0 | 6.5 | ＜25 | 0.16-5 | 5.0-13 | 55 | 5829×2867×2540 |
| MB1530 | 1500 | 3000 | 26.5-29.5 | 11.5 | ＜25 | 0.16-5 | 6.0-25 | 95 | 7635×3329×2749 |
| MB1830 | 1800 | 3000 | 21.6-22.8 | 17.5 | ＜25 | 0.16-5 | 4.8-28 | 155 | 8007×3873×3023 |
| MB2130 | 2100 | 3000 | 19.0-21.0 | 23.5 | ＜25 | 0.16-5 | 12.6-30 | 155 | 9000×2800×3800 |
| MB2136 | 2100 | 3600 | 19.0-21.0 | 23.2 | ＜25 | 0.16-5 | 15.1-45 | 210 | 9600×2800×3800 |
| MB2736 | 2700 | 3600 | 17.2-18.5 | 47 | ＜25 | 0.16-5 | 25.0-75 | 400 | 10870×6100×4950 |
| MB2740 | 2700 | 4000 | 17.2-18.5 | 51 | ＜25 | 0.16-5 | 27.7-90 | 420 | 11500×6100×4950 |
| MB3245 | 3200 | 4500 | 15.4-16.6 | ＜25 | 0.3-0.074 | 44-21 | 630 | ||
| MB3645 | 3600 | 4500 | 14.5-15.6 | ＜25 | 0.3-0.074 | 72-33 | 1250 | ||
