回轉窯
【研磨細度】推薦300-1000目 【處 理 量】0.4 t/h -20t/h 【電機功率】131KW-1562KW
【應用領域】
回轉窯在建材、冶金、化工、環保等許多生產行業中，廣泛地使用回轉圓筒設備對固體物料進行機械、物理或化學處理。
【適用物料】
有色和黑色冶金中，鐵、鋁、銅、鋅、錫、鎳、鎢、鉻、銼等金屬以回轉窯為冶煉設備，對礦石、精礦、中間物等進行燒結、焙燒，俗稱煅燒窯。
產品簡介

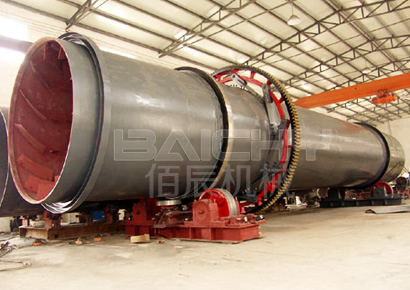

回轉窯是煅燒水泥熟料的主要設備?；剞D(zhuǎn)窯結構簡單，生產過程控制方便可靠、易損件少、運轉率高，是水泥廠煅燒高標號水泥的設備，同時也廣泛用于冶金、化工、建筑等行業，尤其在水泥、石灰石生產行業常稱為“石灰回轉窯”“水泥回轉窯”等。
- 1
- 2
- 3
- 4
設備優勢
我廠生產的回轉窯煅燒系統裝備通過技術創新，在該系統中采用先進的液壓擋輪裝置，采用計量精度很高的計量柱塞泵，高精度的調速閥和接觸式石墨塊密封裝置等先進技術。操作方便，使用可靠。穩定了熱工制度，提高了設備運轉率，與同規格設備相比，運轉率提高了10％，產量提高了5％-10％，熱耗降低15％。
工作原理
我國使用的立窯有兩種類型：普通立窯和機械立窯。
普通立窯是人工加料和人工卸料或機械加料，人工卸料；機械立窯是機械加料和機械卸料。機械立窯是連續操作的，它的產、質量及勞動生產率都比普通立窯高。 根據建材技術政策要求，小型水泥廠應用機械化立窯，逐步取代普通立窯。
客戶案例查看更多案例 >>
四川彭州水電基礎設施建設 該項目位于四川彭州，主要加工物料為河卵石，成品用于當?shù)厮娀A(chǔ)設施建設。該項目采用三段破碎流程，其中顎式破碎機廣泛用于…… 生產情況 加工物料：河卵石 產量：1000t/h
山東青島某干粉砂漿生產線 鑒于客戶加工物料為硬質花崗巖，磨蝕性高，對耐磨要求很高。PE系列大型顎式破碎機PE600 x 900作為首道破碎工序，減少硬巖…… 生產情況 加工物料：硬質花崗巖 產量：150 t/h
技術參數
| 規格型號 | Φ2.8/2.5×44 | Φ3×48 | Φ3.2×50 | Φ3.2×50 | Φ3.3×50 | Φ3.3×54 | ||
| 生產能力(t/d) | 300 | 700 | 1000 | 1200 | 1200 | 1500-1800 | ||
| 窯體斜度(%) | 3.5 | 3.5 | 3.5 | 4 | 4 | 4 | ||
| 支撐數(pc) | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 擋輪形式 | 機械 | 機械或液壓 | 機械或液壓 | 液壓 | 液壓 | 液壓 | ||
| 窯體轉速 | 主傳動(r/min) | 0.445-2.22 | 0.676-3.38 | 0.36-3.57 | 0.4-4.07 | 0.36-3.57 | 0.39-3.9 | |
| 輔助傳動(r/h) | 4.75 | 9.36 | 6.5 | 6.5 | 5.61 | 7.66 | ||
| 主傳動 | 電動機 | 型號 | ZSN4-225-21 | ZSN4-280-091B | ZSN4-280-091B | ZSN4-280-091B | ZSN4-280-11B | ZSN4-315-092 |
| 功率 | 55 | 160 | 160 | 160 | 190 | 220 | ||
| 調速范圍(r/min) | -1500 | -1500 | -1500 | -1500 | -1500 | -1500 | ||
| 減速機 | 電壓 | 440 | 440 | 440 | 440 | 440 | 440 | |
| 型號 | ZS145-1-l | ZS145-1-l | ZSY450-40-V | ZSY450-40-V | ZSY450-40-V | NZS995-28VIBL | ||
| 總速比 | 49.63 | 40 | 40 | 40 | 40 | 28 | ||
| 測速發動機 | 功率 | 22 | 22 | 22 | 22 | 22 | 22 | |
| 測速范圍(r/min) | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | ||
| 電壓 | 110 | 110 | 110 | 110 | 110 | 110 | ||
| 輔助傳動 | 電動機 | 型號 | Y122M-4 | Y160M-4B | Y160M-4B | Y160M-4B | Y160M-4B | Y220L1-6 |
| 功率 | 4 | 15 | 11 | 11 | 15 | 18.5 | ||
| 調整范圍(r/min) | 1440 | 1460 | 1460 | 1460 | 1460 | 970 | ||
| 電壓 | 380 | 380 | 380 | 380 | 380 | 380 | ||
| 減速機 | 型號 | ZL35-16 | ZL35-7-l | ZSY160-31.5 | ZSY355-31.5 | ZSY160-31.5 | ZSY355-31.5 | |
| 總速比 | 40.44 | 31.5 | 31.5 | 31.5 | 31.5 | 45 | ||
| 規格型號 | Φ3.5×54 | Φ4×60 | Φ4.6×64 | Φ4.8×74 | Φ5×74 | Φ5.6×87 | Φ6×95 | ||
| 生產能力(t/d) | 1500-1800 | 2500 | 3500 | 5000 | 6000 | 8000 | 10000 | ||
| 窯體斜度(%) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 支撐數(pc) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 擋輪形式 | 液壓 | 液壓 | 液壓 | 液壓 | 液壓 | 液壓 | 液壓 | ||
| 窯體轉速 | 主傳動(r/min) | 0.39-3.9 | 0.41-4.07 | 0.4-4.0 | 0.35-4 | 0.35-4 | MAX5 | MAX5 | |
| 輔助傳動(r/h) | 7.66 | 8.2 | 7.93 | 8.52 | 7.68 | 8.7 | 9.3 | ||
| 主傳動 | 電動機 | 型號 | ZSN4-315-092 | ZSN4-355-092 | ZSN4-355-12 | ZSN-400-092 | ZSN4-450-096B | ZSN-280-097B | ZSN-280-098B |
| 功率 | 220 | 315 | 400 | 630 | 710 | 800 | 950C×2 | ||
| 調速范圍(r/min) | -1000 | -1000 | 100-1000 | 1500 | 87.5-1000 | 100-1000 | 100-1000 | ||
| 減速機 | 電壓 | 440 | 440 | 440 | 660 | 660 | 660 | 660 | |
| 型號 | NZS995-1-28VIBL | YNS1110-22.4VBR | YNS1400-31.5VIBL | JH710C-SW305-40 | JH800C-28 | JH900C-SW305-25 | JH900C-SW305-28 | ||
| 總速比 | 28 | 22.4 | 31.5 | 42.226 | 26.812 | 23.901 | 26.616 | ||
| 測速發動機 | 功率 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | |
| 測速范圍(r/min) | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | ||
| 電壓 | 110 | 110 | 110 | 110 | 110 | 110 | 110 | ||
| 輔助傳動 | 電動機 | 型號 | Y200L1-6 | Y180L-4 | Y200L-4 | Y250M-4 | Y250M-4 | Y280M-4 | Y315M1-4 |
| 功率 | 18.5 | 22 | 30 | 55 | 55 | 90 | 132 | ||
| 調整范圍(r/min) | 970 | 1470 | 1470 | 1480 | 1480 | 1480 | 1490 | ||
| 電壓 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | ||
| 減速機 | 型號 | ZSY355 | YNS440-45II4 | YNS497-45ZC | JH220C-SW302-28 | JH280C-45 | ZSY400C-45 | ZSY450-35.5-l | |
| 總速比 | 45 | 45 | 45 | 28 | 45 | 31.5 | 35.795 | ||
