三筒烘干機
【填充率】10-20% 【使用溫度】≤700C° 【蒸發強度】20-80Kg水/m.h
【應用領域】
組合式三筒烘干機廣泛應用于各個行業的礦渣、粘土、煤、鐵粉、礦粉、有機肥(適用于雞糞、豬糞等)及其它混合材，建筑業的干混砂漿，黃砂等以及化工、鑄造等行業原材料烘干。
【適用物料】
適用于礦渣,粘土,石灰石,磷石膏,鋼廠水渣,電廠煤泥以及污水處理廠污泥、有機肥(適用于雞糞、豬糞等)物料的烘干。
產品簡介
三筒烘干機主要用于烘干一定濕度和粒度范圍內的顆粒物料，如干粉砂漿行業所用的黃砂(常用三筒烘沙機)，鑄造行業用的各種規格型砂，建材水泥行業用的高爐礦渣，小粒度粘土以及粉煤灰，化工行業用于不起化學變化、不怕高溫及煙塵弄臟的小顆粒物料；而我公司生產的組合式三筒烘干機(即可拆分式三筒烘干機)解決老式三筒烘干機無法檢修和維護的難題。
設備優勢

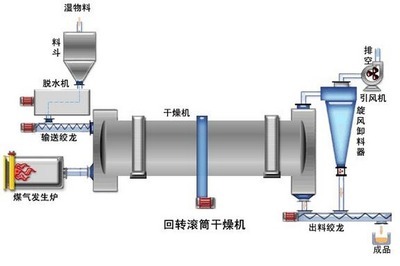

組合式三筒烘干機主體通過四個減速電機，分別驅動兩端的四個傳動托輪，使輪帶繞中心轉動。待烘干機的濕物料經喂料設備，入料管喂入內的入料端，濕物料通過螺旋導向板迅速推向螺旋揚料板，隨著筒體的旋轉，設在三個筒內的螺旋式揚料板使物料被舉升的同時，不斷的翻滾、拋散并向出料端作縱向運動。與此同時從熱風爐來的熱氣流，先后次序進入內筒、中筒、外筒與物料進行強烈的熱交換。物料粉磨過程中，磨溫較高，靜電吸附增強，因此，入磨水分要求控制為1.0～2.0%。許多烘干設備達到這個水分并不難，但大幅度地提高烘干能力、降低煤耗是節省運行成本的關鍵。本系統采用的順流式三筒烘干機，改進了揚料結構，通過料幕的形成加快烘干速率，進料端起預熱作用，煙氣溫度為700～900℃，出料端為降溫階段，料溫不超過60℃，原料水分只在烘干段被有效排除，因而活性不受影響，高溫沸騰爐采用小爐膛結構設計，熱力強度高，從而達到降低煤耗、提高熱能利用率及燃燒劣質煤等效果實現烘干的低成本運行。
工作原理
三筒烘干機在使用過程中，烘干機及揚料板需要維修時無需抽出整機，就可以更換中外筒及揚料板。維修時間更快！費用更少！更能解決原烘干機外筒筒體在拆分后的對接度和密封性。 三筒烘干機采用準確水平定位,保證軸向無竄動,減少設備的磨擦阻力,不僅減少了設備運轉電耗和磨損，還確保烘干機運轉的平衡率。

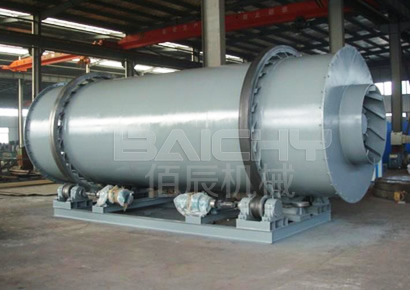

組合式三筒烘干機是通過對單筒烘干機的單筒體改為套疊在一起的三筒，以縮短烘干機體的外形尺寸。該機工作時，物料和熱氣流依次進入內至外筒體，在機體Z形往復折流后，充分利用熱能烘干物料后再卸出。 烘干機筒體部分由三個同軸水平放置的內、中、外筒套疊組成，這就使筒體的截面得到充分的利用。其筒體外形總長度約為與之相當?shù)膯瓮驳?0-35%。從而大幅度地減少占地面積和廠房建筑面積。 該機的支承裝置，是在外筒上輪帶與托輪支承，由電機直接帶動托輪。通過托輪與輪帶摩擦，使筒體轉動。該機總體結構緊湊、合理、簡單，為便于磨損件的檢修更換，在中間設計成軸向剖分式，用螺栓固定連接。
客戶案例查看更多案例 >>
四川彭州水電基礎設施建設 該項目位于四川彭州，主要加工物料為河卵石，成品用于當?shù)厮娀A設施建設。該項目采用三段破碎流程，其中顎式破碎機廣泛用于…… 生產情況 加工物料：河卵石 產量：1000t/h
山東青島某干粉砂漿生產線 鑒于客戶加工物料為硬質花崗巖，磨蝕性高，對耐磨要求很高。PE系列大型顎式破碎機PE600 x 900作為首道破碎工序，減少硬巖…… 生產情況 加工物料：硬質花崗巖 產量：150 t/h
技術參數
| 規格 | φ2.0×4 | φ2.5×5 | φ3.0×6 | φ3.6×8 |
| 直徑 | 2000 | 2500 | 3000 | 3600 |
| 長度 | 4 | 5 | 6 | 8 |
| 容積 | 12. 6 | 24.5 | 42.4 | 81.4 |
| 抄板形式 | 螺旋推進式 | |||
| 填充率 | 10-20% | |||
| 材質 | 耐熱鋼、不銹鋼 | |||
| 使用溫度 | ≤700C° | |||
| 蒸發強度 | 20-80Kg水/m.h | |||
| 加熱方式 | 順流、直接傳熱 | |||
| 熱源 | 煤、油、電、氣、生物燃料 | |||
| 轉速 | 4-10 r/min | |||
| 傳動功率 | 5.5 Kw | 11 Kw | 15 Kw | 22 Kw |
| 配套設備 | 輸送設備、熱風爐、分離設備、除塵設備、引風機等 | |||
| 規格（直徑*長度） | Φ2.8mх12m（三層） | Φ3.2mх12m（三層） | Φ4mх12m（三層） |
| 產量（噸/天） | 500 | 700 | 1000 |
| 總功率 | 106 | 130 | 180 |
| 占地面積（㎡） | 7mх35m | 8mх40m | 8mх45m |
